测量轮系统

产品测量技术线性测量测量轮系统

测量轮系统

用于速度测量、位置检测和长度测量的系统

库伯勒测量轮系统是线性运动应用进行可靠的速度测量、位置检测和长度测量的理想解决方案，通过测量轮与附带的编码器直接在被测材料表面进行旋转记录，并转化为线性数据。集成的弹簧确保了测量轮在测量表面上的必要接触力，以获得可靠的测量值。

线性运动的无滑移检测

弹簧臂和弹簧支架，接触力高达40N
操作行程10mm至80mm
不同的测量轮表面
增量式和绝对值编码器

跳转到产品搜索

测量轮系统

用于速度测量、位置检测和长度测量的系统

库伯勒测量轮系统是线性运动应用进行可靠的速度测量、位置检测和长度测量的理想解决方案，通过测量轮与附带的编码器直接在被测材料表面进行旋转记录，并转化为线性数据。集成的弹簧确保了测量轮在测量表面上的必要接触力，以获得可靠的测量值。

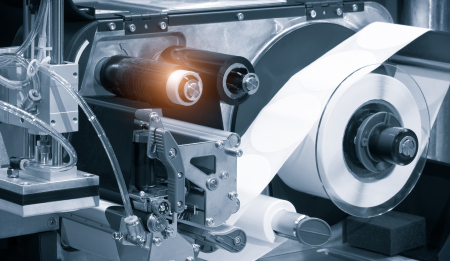

速度测量

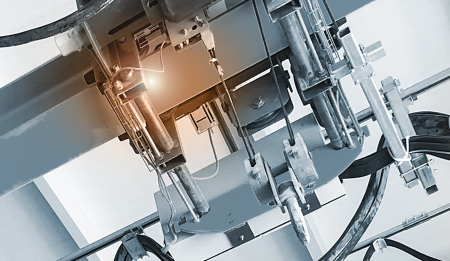

位置检测

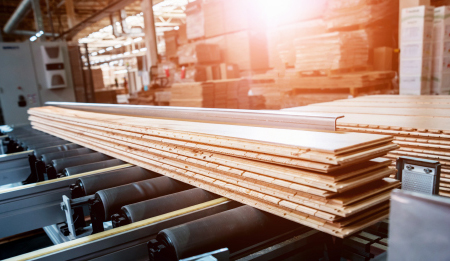

长度测量

测量轮系统 - 基础版本

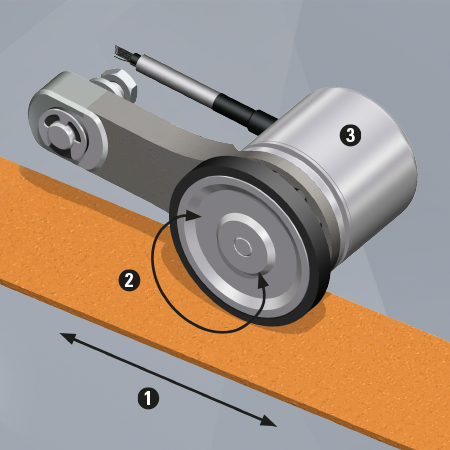

测量轮系统用于检测线性运动

待测材料的线性运动（1）被接触的测量轮（或滑轮或小齿轮）转换为旋转运动（2）。
附属的增量式或绝对式编码器（3）检测这种旋转并将其转换为速度、位置和距离值。

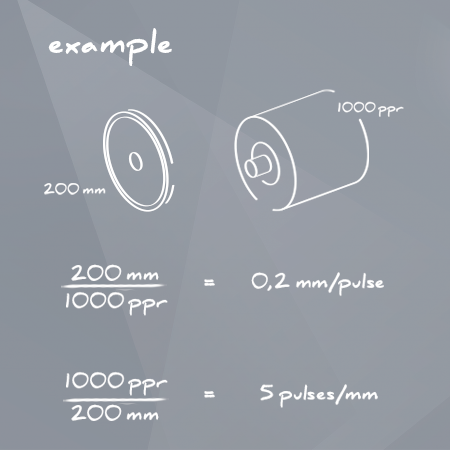

测量轮系统的线性分辨率（毫米）来自于测量轮圆周率和编码器的旋转分辨率（ppr）的比率。

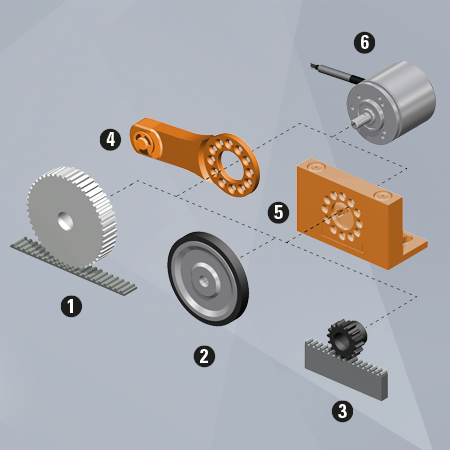

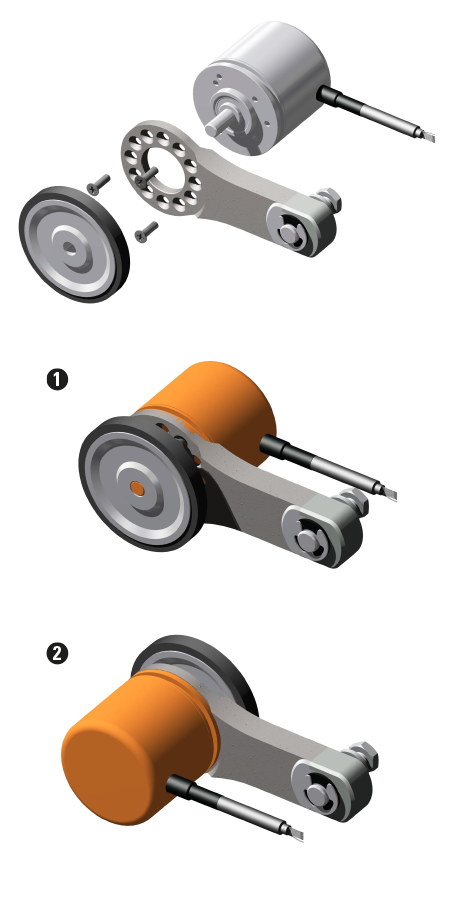

测量轮系统的三部分结构 - 系统组件

线性运动的检测
由测量轮(2)、带齿形皮带的滑轮(1)或带齿形皮带的滑轮(3)组成，它与被测材料一起移动。

数据检测/数据传输
库伯勒 "圣蒂科思 "编码器（6），它与测量轮相连。

弹簧式编码器支架
弹簧臂（4）和弹簧托架（5）有不同的尺寸和不同的接触力。
集成的弹簧确保无滑移的测量。

"IIoT/工业4.0就绪"

这意味着，除了传统的测量任务和测量值的传输外，旋转编码器还必须提供进一步的功能，用于产品联网和收集或传输额外的信息。
编码器需要哪些工业4.0功能来实现 "工业4.0就绪"，取决于整体概念。这里的决定性因素是分配给编码器的角色。要么作为独立的工业4.0对象（资产），要么作为它的一部分。这决定了编码器是否必须有自己的管理壳，或被集成到现有的管理壳中。

了解更多

工业以太网通信在现代工业中的应用正在持续增加。在未来，根据工业4.0的理念，工业生产工厂的所有领域都将统一到工业以太网平台的单一网络中，从现场设备到控制层再到云端。而这是通过实时数据交换。
传感器的相应通信能力在这里起着至关重要的作用。

测量轮系统 - 可单独配置

由弹簧臂或弹簧支架组成的预装系统，带有配套的测量轮和编码器

MWE11

最小结构尺寸

紧凑型系列 MWE11

最小结构尺寸

接触力最大10 N
弹簧行程最大 10 mm
测量轮周长100 mm
编码器尺寸 24 mm
增量式

致MWE11

MWE21

可调节的预紧力

紧凑型系列 MWE21

可调节的预紧力

接触力最大20 N
弹簧行程最大16毫米
测量轮周长200 mm / 6"
编码器尺寸36/40 mm
增量式或绝对式

对MWE21

MWE31

内置弹簧

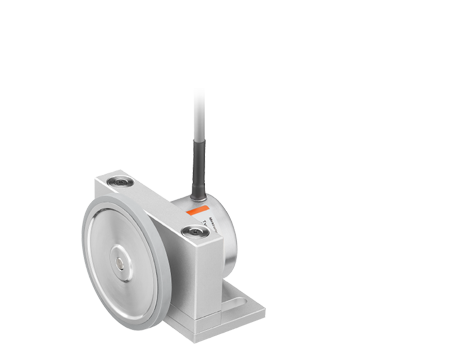

紧凑型系列 MWE31

内置弹簧

接触力最大15 N
弹簧行程最大 10 mm
测量轮周长200 mm
编码器尺寸36/40 mm
增量式或绝对式

对MWE31

MWE41

内置弹簧

高性能系列 MWE41

内置弹簧

接触力最大25 N
弹簧行程最大 10 mm
测量轮周长300毫米/12英寸
编码器尺寸58毫米
增量式或绝对式

对MWE41

MWE51

手动调节

高性能系列 MWE51

手动调节

接触力最大32.5 N
弹簧行程最大 20 mm
测量轮周长300毫米/12英寸
编码器尺寸58毫米
增量式或绝对式

至MWE51

MWE52

双测量轮系统

高性能系列 MWE52

双测量轮系统

接触力最大32.5 N
弹簧行程最大 20 mm
测量轮周长300毫米/12英寸
编码器尺寸58毫米
增量式或绝对式

至MWE52

MWE61

最大接触力

高性能系列 MWE61

最大接触力

接触力最大40 N
弹簧行程最大 80 mm
测量轮周长300毫米/12英寸
编码器尺寸58 mm
增量式或绝对式

至MWE61

MWE62

双测量轮系统

高性能系列 MWE62

双测量轮系统

接触力最大40 N
弹簧行程最大 80 mm
测量轮周长300毫米/12英寸
编码器尺寸58毫米
增量式

至MWE62

系统组件--弹簧臂和弹簧托架

可与配套的编码器和测量轮自由组合

MWE20

可调节的预紧力

紧凑型系列 MWE20

可调节的预紧力

接触力最大20N
弹簧行程最大16毫米
编码器尺寸36/40 mm

至MWE20

MWE30

内部弹簧

紧凑型生产线 MWE30

内部弹簧

接触力最大。15 N
弹簧行程最大 10 mm
编码器尺寸36/40 mm

至MWE30

MWE40

内部弹簧

性能-线 MWE40

内部弹簧

接触力最大。25 N
弹簧行程最大 10 mm
编码器尺寸58 mm

至MWE40

MWE50

手动操作

性能-线 MWE50

手动操作

接触力最大。32.5 N
弹簧行程最大 20 mm
编码器尺寸58 mm

至MWE50

MWE60

最大接触力

性能-线 MWE60

最大接触力

接触力最大。40 N
弹簧行程最大 80 mm
编码器尺寸58 mm

至MWE60

系统组件 – 旋转编码器

递增式或绝对式 – 每种应用都有正确的传感器技术

对于 MWE2x, MWE3x

对于 MWE2x, MWE3x

增量式和绝对式轴编码器的尺寸 36/40 mm

对产品

对于 MWE4x, MWE5x, MWE6x

对于 MWE4x, MWE5x, MWE6x

增量式和绝对式轴编码器的尺寸 58 mm

对产品

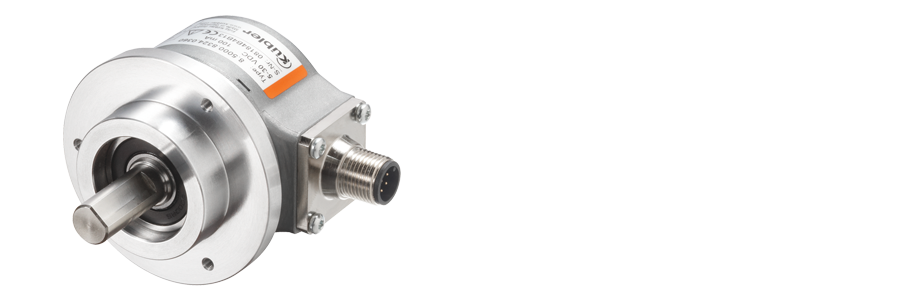

对于 MWE52, MWE62

对于 MWE52, MWE62

KIS50 incremental encoder with shaft on both sides

to the KIS50

系统组件 – 测量轮

对不同的材料进行精确的测量

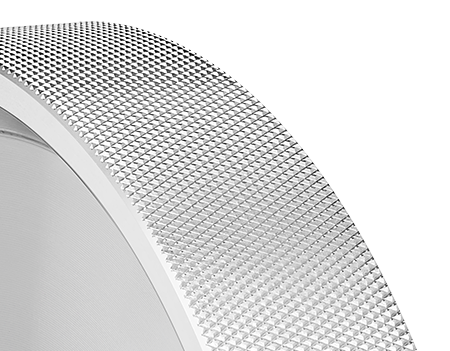

测量轮

测量轮

合适的测量轮涂层
测量车轮周长:
- 100 / 200 / 300 / 500 mm
- 6" / 12"

对测量轮

带小齿轮的齿条

带小齿轮的齿条

100 % 防滑
用于编码器轴6毫米和10毫米
机架1米，可堆叠

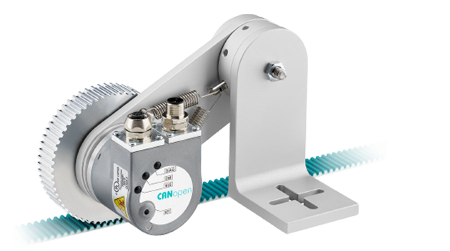

带齿形皮带的滑轮

带齿形皮带的滑轮

100 % 防滑
编码器尺寸 58 mm
齿形带至 100 m

解决方案

系统组件可以单独组合

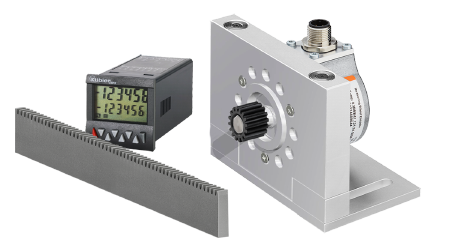

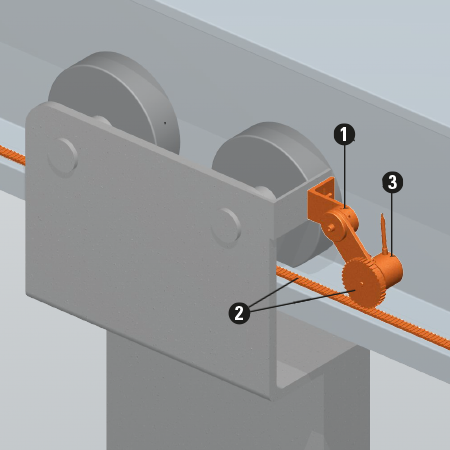

带小齿轮的齿条-弹簧支架MWE40-预设计数器Codix 924

带齿形皮带的滑轮-弹簧臂MWE60

评价

用库伯勒的评估和控制产品来扩展测量轮系统的功能

预先设定的计数器

预先设定的计数器

方便地控制脉冲、时间和速度。机电式和电子式预设计数器。

对产品

多功能设备

多功能设备

方便地显示和控制脉冲、时间、位置和速度。机电式
和电子计数器。

对产品

过程设备

过程设备

对过程或不同的测量值进行记录、控制和监测。

对产品

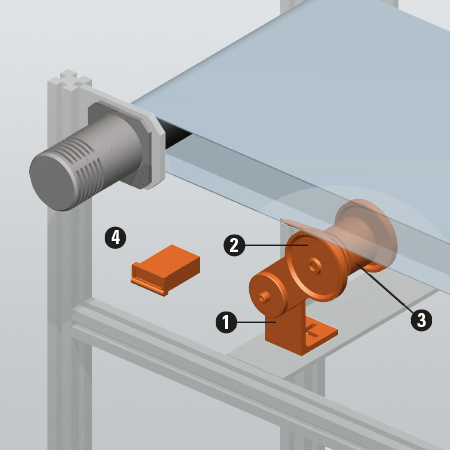

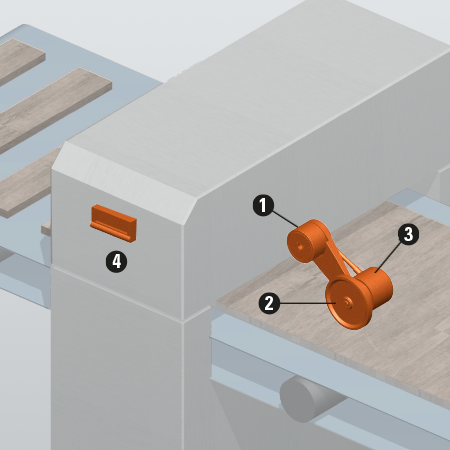

传送带上的速度测量

要求

在被测物上直接测量（不通过电机编码器→系统中的滑移）。

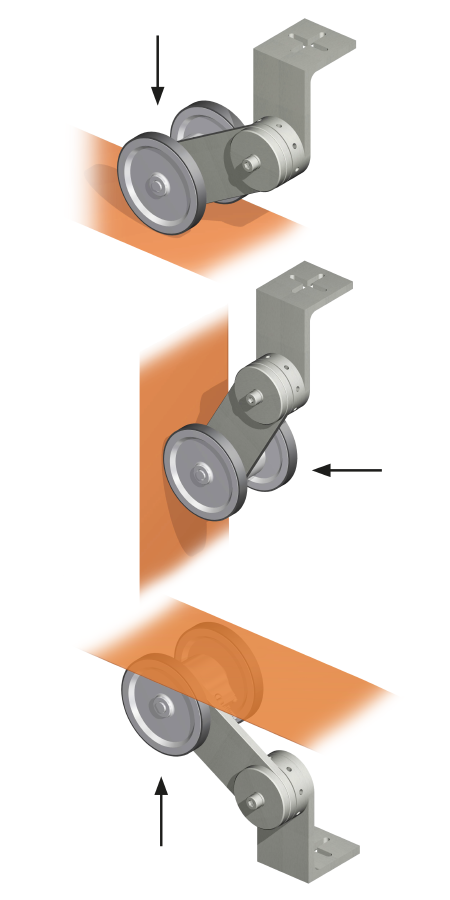

可以从下面靠着传送带安装（高空安装）。
高接触力
大的弹簧行程（从传送带上进行公差补偿）
冗余的双测量轮系统（测量轮的两个支撑点）

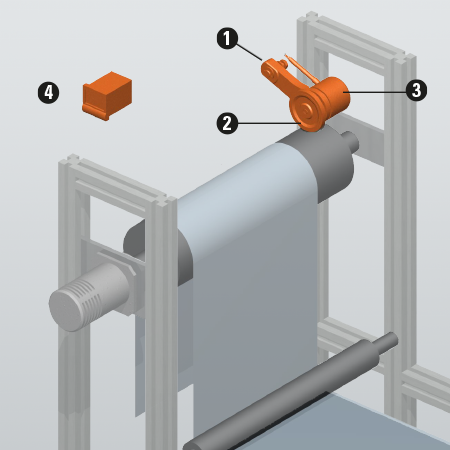

库伯勒解决方案-双测量轮系统MWE62

(1) 弹簧臂。 MWE60

(2) 测量轮：周长300毫米，双O型圈

(3) 编码器。 Sendix KIS50, 1000 ppr

(4) 预设计数器Codix 571T - 当达到或低于测量值时显示颜色变化

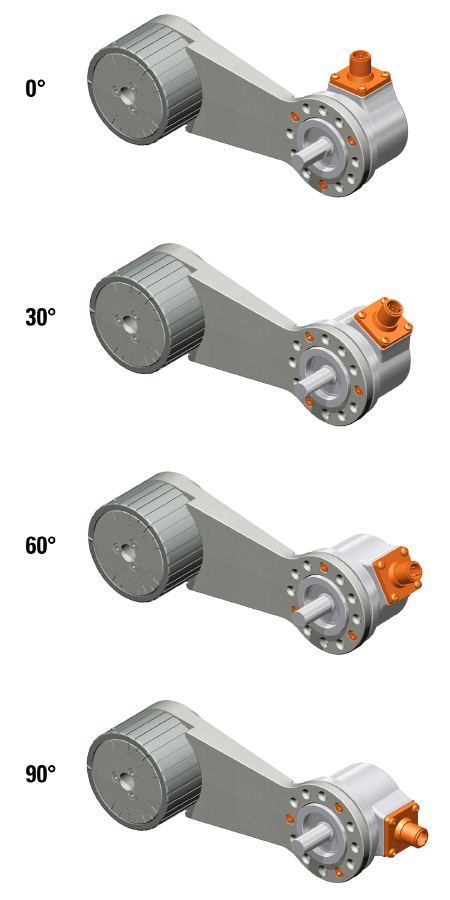

技术详解--弹簧臂

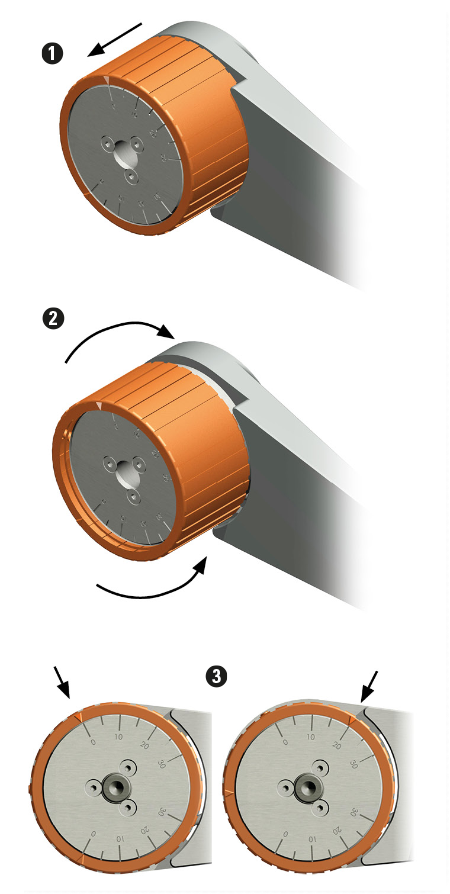

手动调整预紧力

作为一个特别的亮点，MWE50弹簧臂有一个带刻度的调整轮。系统在被测材料上的接触力可以手动设置为5 N到30 N之间的数值。

(1) 将设定轮拉到前面去

(2) 转动到预紧力所需的位置（可能在两个方向上）。

(3) 表盘上的箭头指向刻度上的相应数值

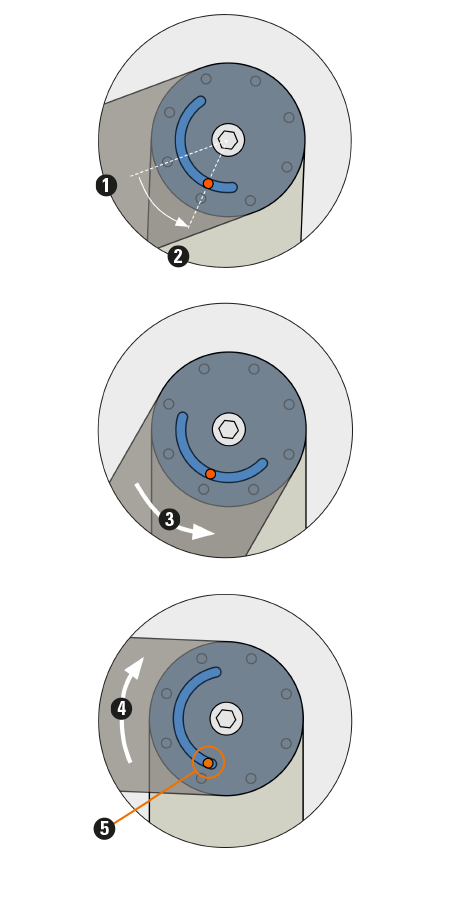

调整MWE60弹簧臂的预紧力和弹簧行程限制

从安装在应用上开始（1），通过调整轮选择接触力所需的预紧力（2）。
从预紧开始，弹簧臂可以沿着弹簧力（3）的方向旋转。
在弹簧力(4)的作用下，弹簧臂旋转到相当于约40N的止动器(5)。
这种弹簧行程限制可以防止弹簧过载。

技术详解--测量轮

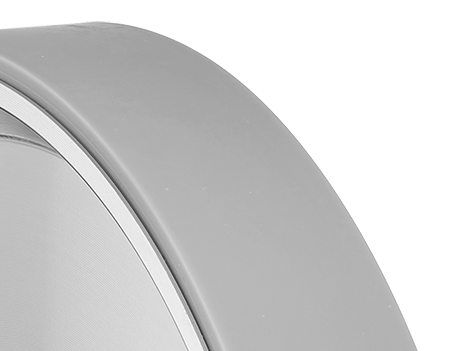

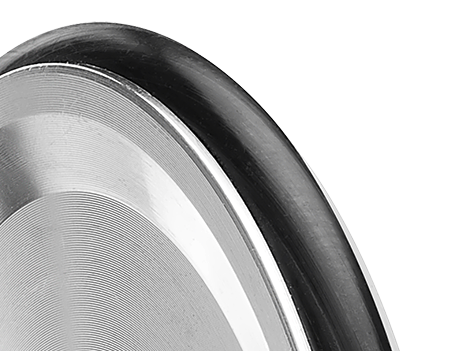

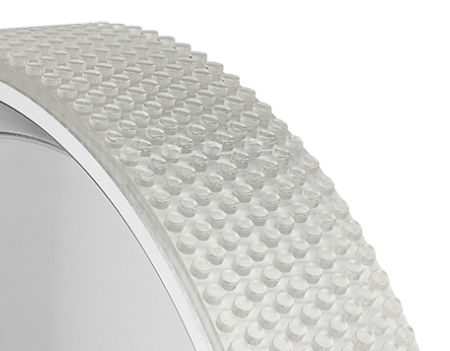

为被测材料的不同表面提供不同的测量轮涂层
